佛山市聯合審圖系統操作手冊（設計單位）

1 業務流程

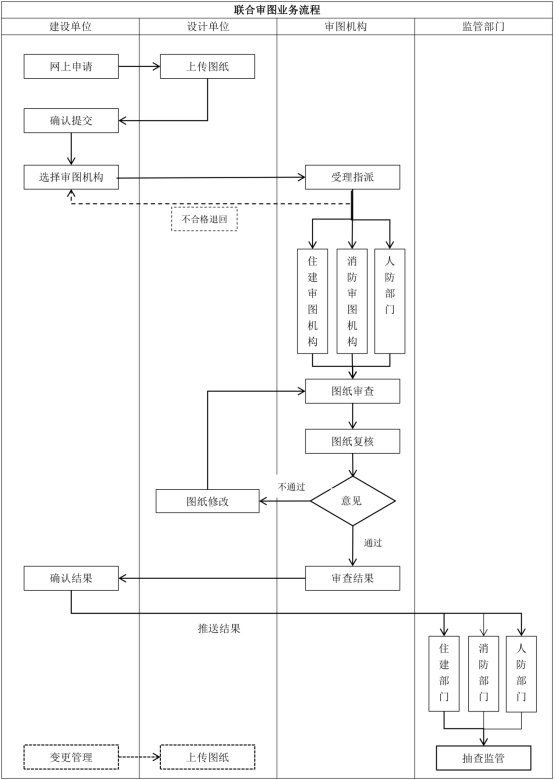

審圖系統的完整業務流程如下圖：

1. 建設單位通過項目統一編碼申辦聯合審圖項目，填寫此次申辦單體工程信息、設計單位信息，提交給設計單位上傳圖紙。

2. 設計單位補充設計人員信息、上傳圖紙，完成上傳后提交回建設單位。

3. 建設單位查看圖紙信息、選擇審圖機構、提交申辦。

4. 審圖機構受理并指派審查師審圖，完成施工圖審查后將審查結果提交給建設單位。

5. 建設單位確認審圖結果，完成聯合審圖工程申辦。

6. 確認結果后，各主管部門可查看審圖結果，包括工程信息、單位信息、設計人員信息、審圖信息、審查意見、圖紙等。

2 登陸系統（點擊下面圖片進入系統）

3 系統功能

1.1 上傳圖紙



                 設計單位登錄系統后進入到圖紙上傳及回復管理頁面。

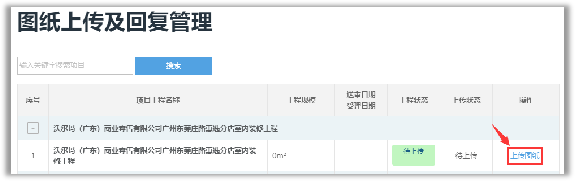

                 在工程列表中找到“待上傳”狀態的工程點擊【上傳圖紙】進入上傳。

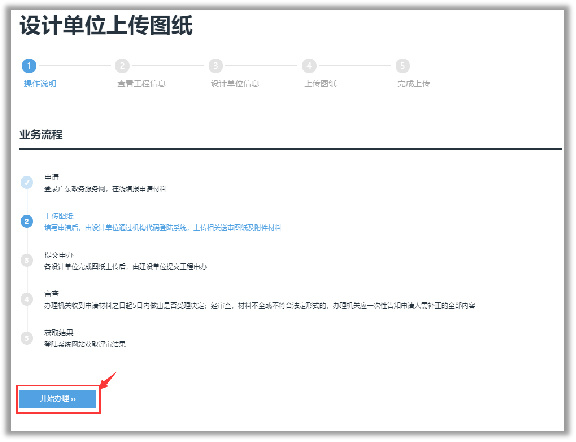

                    進入后展示業務流程，在頁面下方點擊【開始辦理】切換下一步查看工程信息頁面。

1.1.1 查看工程信息

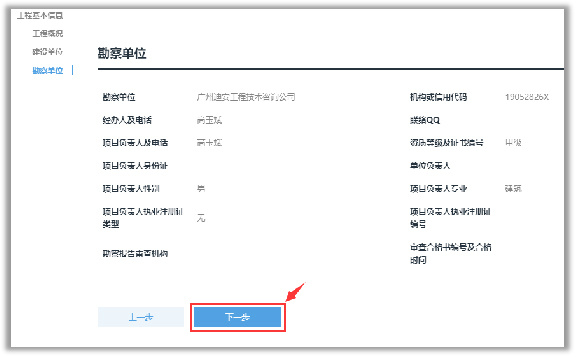

查看工程基本信息、工程概況、建設單位信息、勘察單位信息，沒問題后點擊【下一步】進入設計單位信息頁面。

1.1.2 設計單位信息

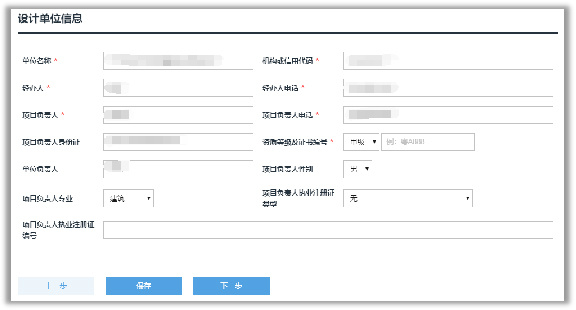

查看本設計單位信息，如有錯漏可進行補充修改。

修改后需點擊【保存】保存修改的信息。



設計單位信息無誤后再在下方設計人員處添加設計人員信息。

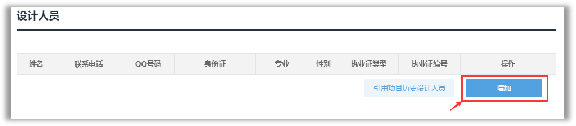

點擊【增加】添加一行人員信息。

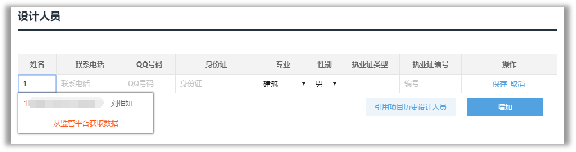

                                在輸入姓名處輸入名字或身份證號會在市企業庫中根據設計單位自動查詢?nèi)藛T信息，如果查詢不到則需手動錄入。

                                填寫完成后要點擊操作中的【保存】保存人員信息，保存后可點擊【編輯】重新編輯。



                                 設計人員信息錄入后點擊【下一步】進入圖紙上傳頁面。

1.1.3 上傳圖紙資料

根據工程信息中列出的送審專業列出所有有圖紙專業，要按專業上傳所有圖紙。有計算書的專業也在該專業上傳，但需將類型改為“計算書”。

圖紙上傳要求如下:

1、符合《房屋建筑制圖統一標準》GB/T50001-2017
2、所有圖紙和計算書，必須以PDF格式報送。
3、圖紙必須按圖紙目錄上傳，一張圖紙生成一個PDF文件。
4、要求上傳正式圖紙，圖紙上不能有“審圖專用，不可用于施工”之類的標志。
5、寬幅的橫式圖紙，不能改為縱向輸出。
6、文件命名建議采用：序號 圖號 名稱 （消防）.pdf，圖號和名稱之間可以用空格或_來分隔。



注意：建議讓審圖機構按次文件命名規則生成PDF并分專業打包給建設單位，上傳按此命名規則的文件系統可自動填充信息，不需要再手動輸入。

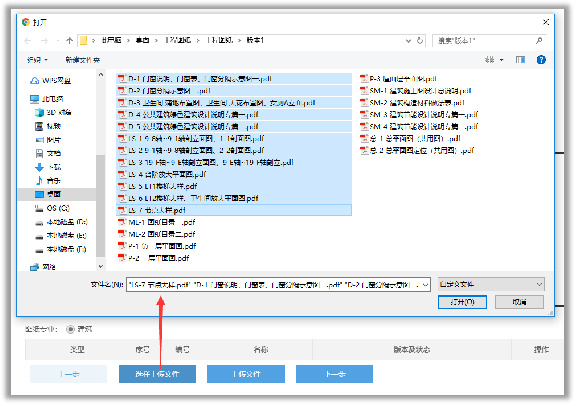

選擇專業后點擊下方【選擇上傳文件】選擇圖紙，可多選打開。

                                      打開后點擊下方【上傳文件】上傳當前專業的圖紙，其他專業需重復此步驟。

                                        所有專業圖紙上傳完成后點擊【下一步】進行完成上傳提交。

1.1.4 完成上傳



確認圖紙信息無誤后點擊【完成上傳】提交到建設單位。

1.2 意見單回復管理

1.2.1 打開意見單

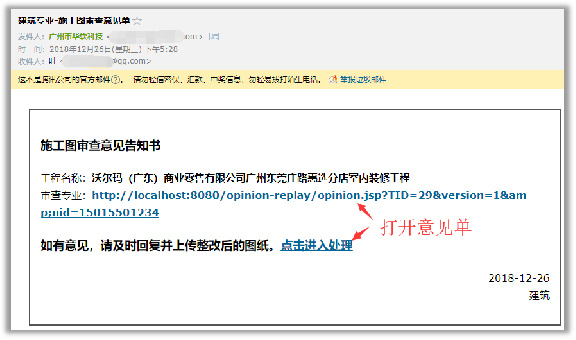

收到意見單郵件后，可在郵件中點擊連接打開意見單。

                                              或者登錄系統在工程列表中找到該工程點擊【意見告知】進入意見單頁面。

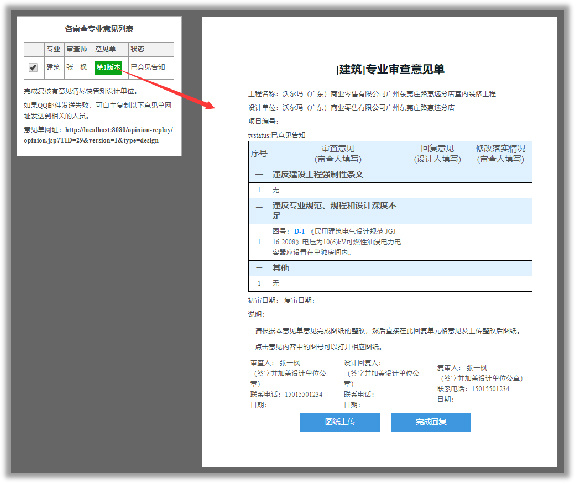

                                              在意見單列表中點擊圖紙版本打開該版本圖紙的意見單。

1.2.2 意見單回復



點擊意見單意見的圖號可打開該圖紙查看，再點一次圖號可定位到該意見在圖紙上標記的位置。

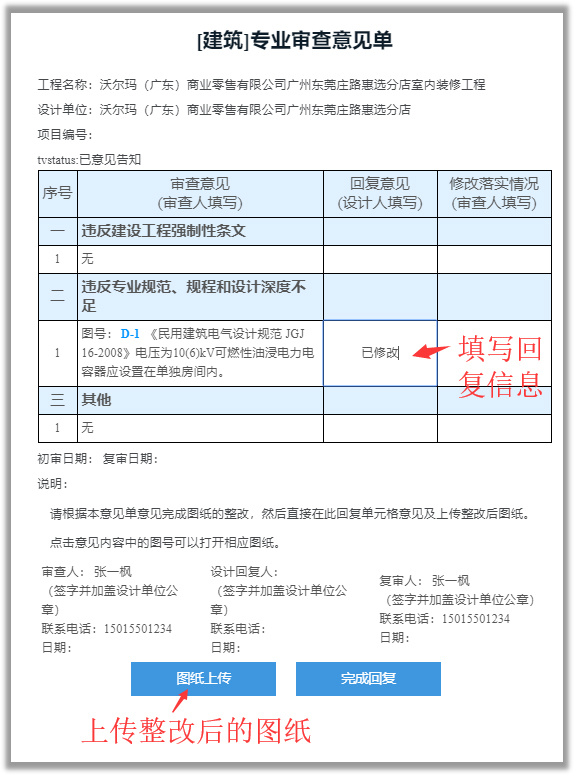

                                                 圖紙整改后再在意見單的回復意見處填寫回復信息，然后點擊【圖紙上傳】切換到圖紙上傳頁面。

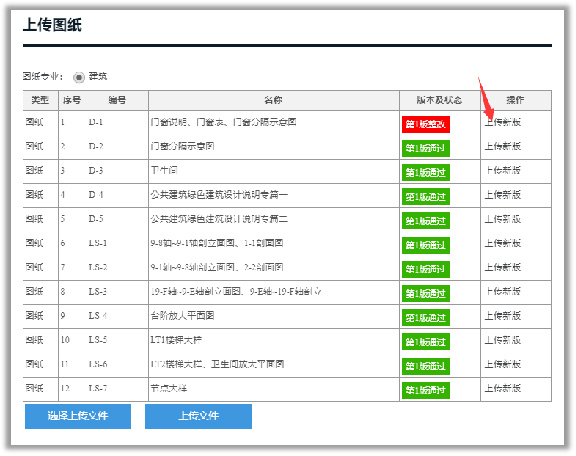

                                                  在上傳圖紙頁面上傳找到需要整改的圖紙，點擊【上傳新版】上傳整改后的圖紙。

                                                    上傳完成后點擊下方【完成回復】。

4 查看圖紙功能

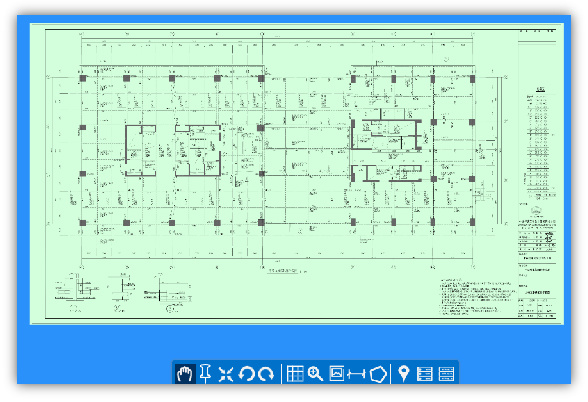

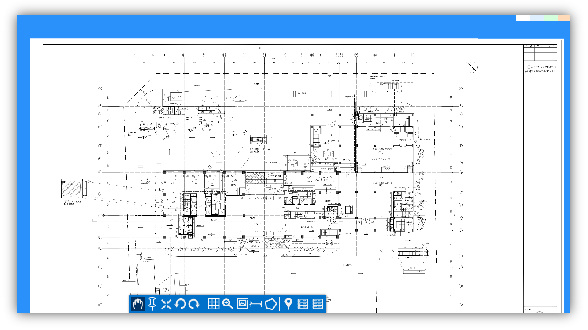

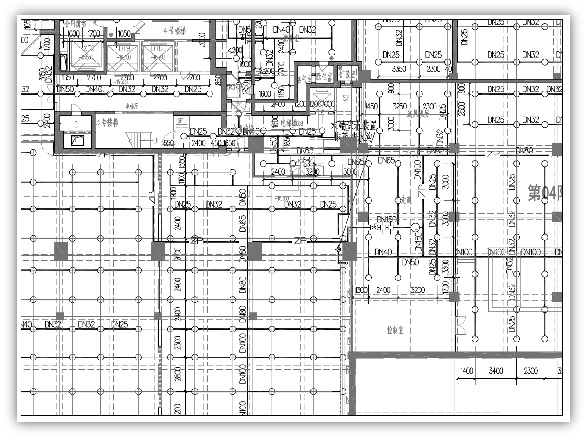

                                                      打開查看電子圖紙的界面如下圖：

4.1 工具條

工具條功能包括：拖放、固定圖紙、居中、左旋轉、右旋轉、九宮格、放大鏡、剪切圖片、測距、面積計算、插入意見、打開意見窗口、打開圖紙窗口。

4.1.1 拖放

拖放：拖放功能，可拖放圖紙，移動圖紙的位置。

4.1.2 固定圖紙

固定圖紙：固定圖紙，不能拖放。

4.1.3 居中

居中：快速居中圖紙。

4.1.4 左旋轉

左旋轉：使圖紙左旋轉90度。

4.1.5 右旋轉

右旋轉：使圖紙右旋轉90度。

4.1.6 九宮格



九宮格：將九宮格套在圖紙上，可按區域細看圖紙，看完區域可做標記。

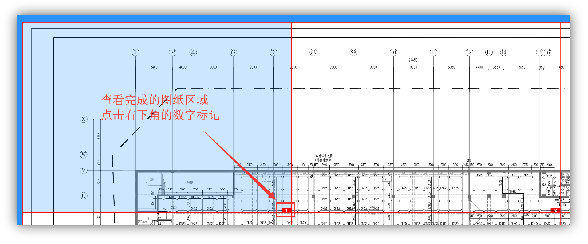

                                                   在圖紙上套入九宮格，大型圖紙可按九宮格查看，查看完成的區域可點擊右下角【數字】標記完成查看。

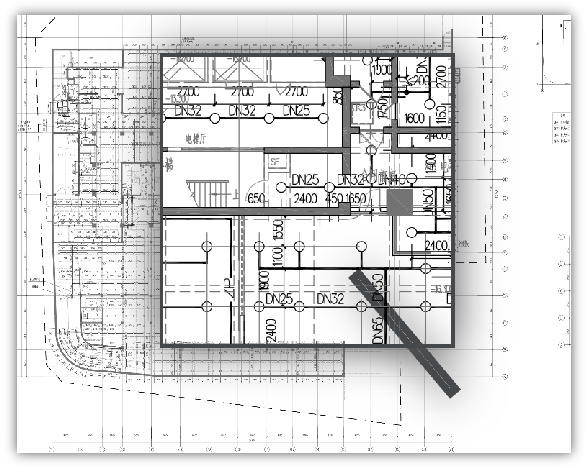

放大鏡：如放大鏡一般，在縮小圖紙下也可看到原圖紙。

4.1.7 放大鏡

                                 移動鼠標，可在放大鏡上查看原圖紙。

4.1.8 剪切圖片

剪切圖片：選擇區域剪切圖片，剪切的圖片為原圖紙。

選擇剪切區域。

完成截圖后，系統在新窗口打開剪切切區域的原圖紙，用戶可查看或自行打印。

4.1.9 測距

測距：設置比例尺后，可連續測算距離。

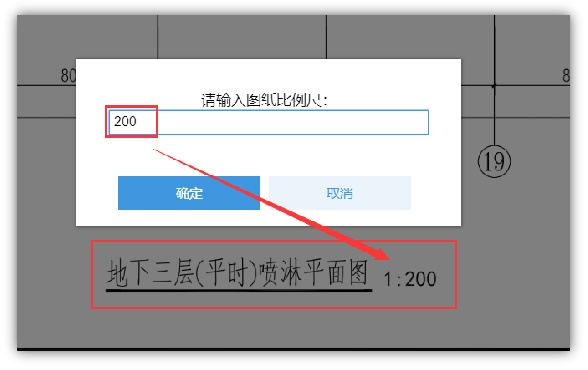

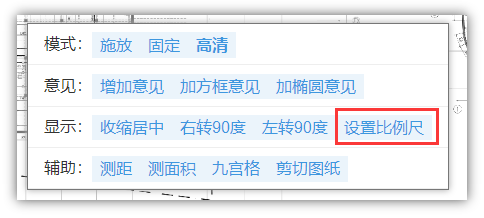

                                     在測距之前，需點擊【鼠標右鍵、，在菜單點擊【設置比例尺】，完成比例尺的設置，方可準確測算距離。

                                       比例尺的設置，需按圖紙上標記的比例。

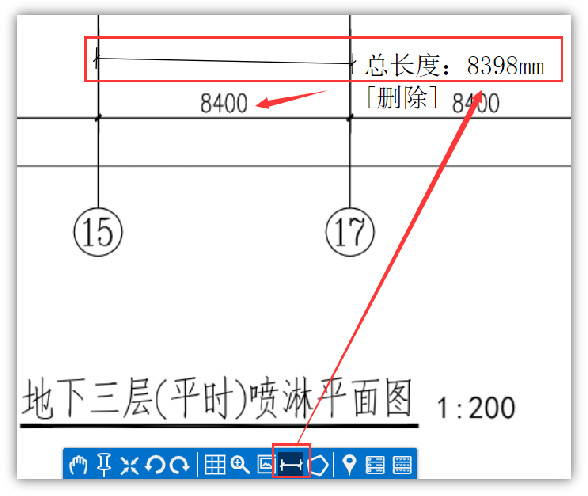

設置比例尺后，點擊【測距】開始連續測距，初次鼠標左擊設置定位，然后每次鼠標左擊可連續測距。

鼠標右鍵完成測距，點擊右下角可刪除【刪除】測距線。

4.1.10 面積計算

面積計算：設置比例尺后，可計算面積。

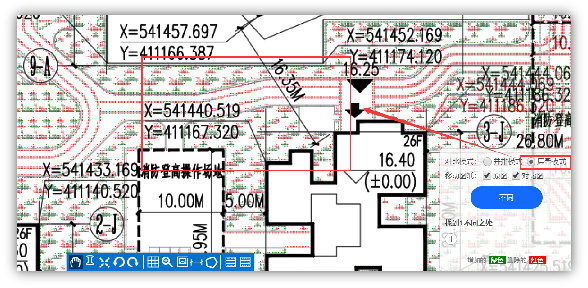

設置比例尺后，點擊【面積計算】開始計算面積，初次鼠標左擊定位，然后連續的左擊構造圖形，最后右擊完成面積計算，點擊右下角可【刪除】圖形。

支持任意多邊形、不規則圖形的面積計算。





4.1.11 插入意見

插入意見：選擇位置，插入審查意見。

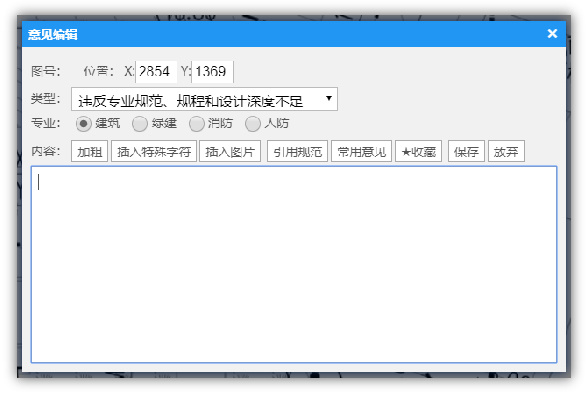

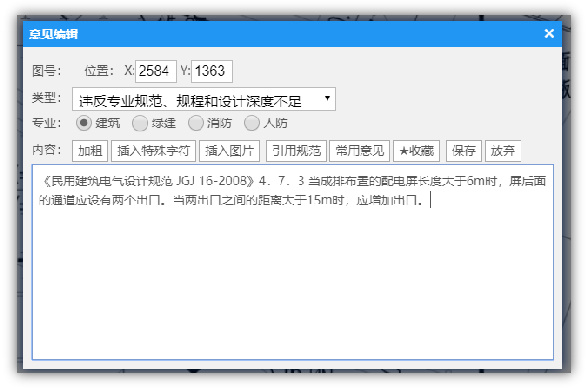

點擊【插入意見】后，彈出意見編輯窗口，選擇意見類型、專業類型后編輯意見保存即可。

意見內容的編輯系統提供了快捷的方式，包括：插入特殊字符、插入圖片、引用規范、常用意見、收藏。

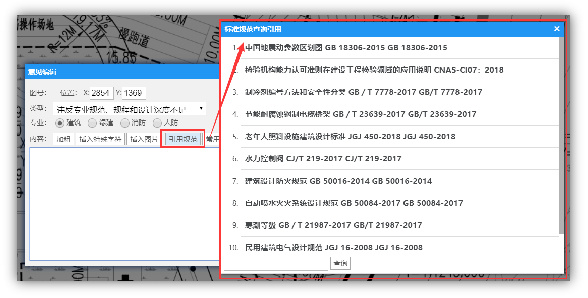

點擊【引用規范】，彈出標準規范查詢引用窗口，可查詢規范，選擇內容，快速引用到意見。

                               引用到意見內容輸入框后，【保存】即完成意見的插入。

4.1.12 打開意見窗口

打開意見窗口：打開意見窗口，查看所有審查意見。

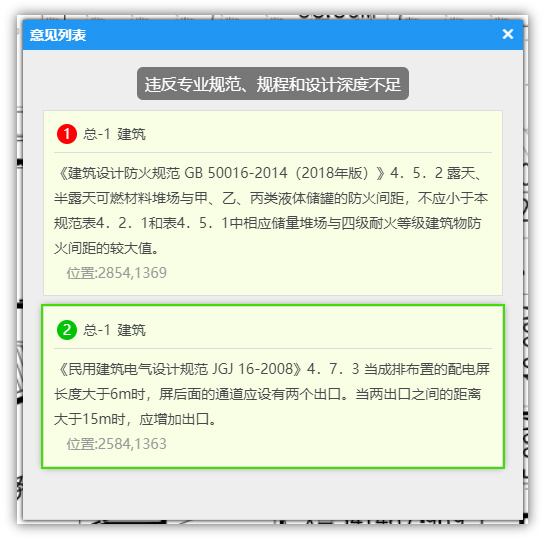

                                打開意見列表，可查看所有的審查意見，按意見類型分類顯示。點擊意見可快速定位到圖紙的意見浮標處，點擊浮標也可快速定位到意見，實現雙向定位。

4.1.13 打開圖紙窗口

打開圖紙窗口：打開圖紙窗口，查看工程所有圖紙。

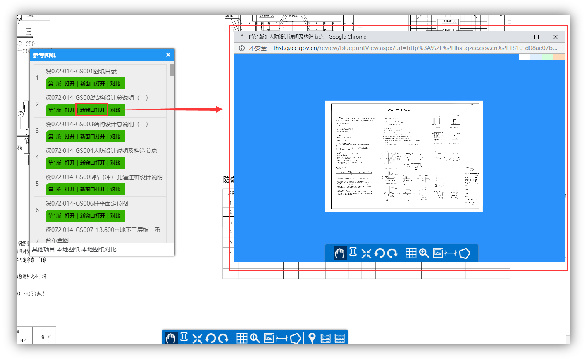

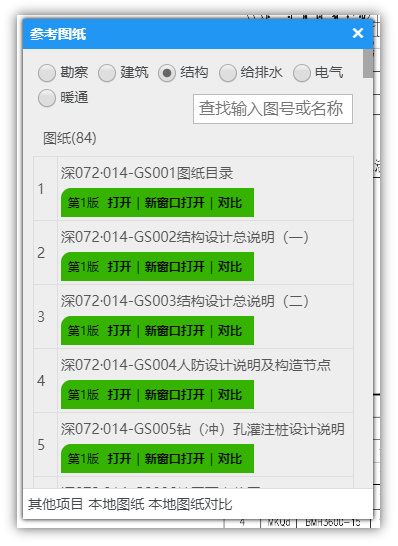

打開參考圖紙窗口，可查看圖紙，可快速切換查看圖紙、新窗口打開圖紙、或進行圖紙對比。

【新窗口打開】圖紙，新打開的圖紙也可做所有的操作，如下圖：

圖紙【對比】，圖紙對比功能請參考《4.3圖紙對比》，如下圖：

4.2 切換背景顏色

右上角的色條可切換圖紙背景顏色。

4.3 圖紙對比

圖紙比對方便對整改過的不同版本圖紙進行快速排查，通過對比兩張圖紙的差異，確認圖紙是否有整改及哪處整改。

4.3.1 并排模式

并排模式為分屏顯示兩張圖紙，通過同時移動、縮放兩張圖紙，并排查看兩張圖紙。

打開本地圖紙后，點擊【對比】系統進行圖紙對比。

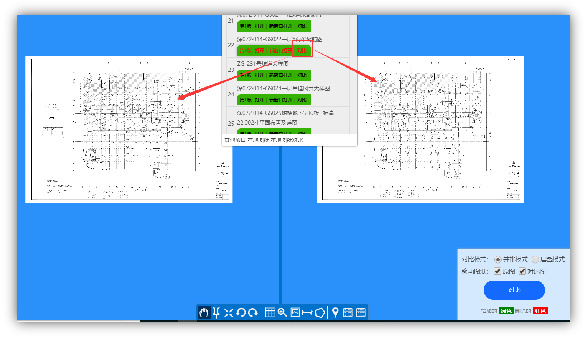

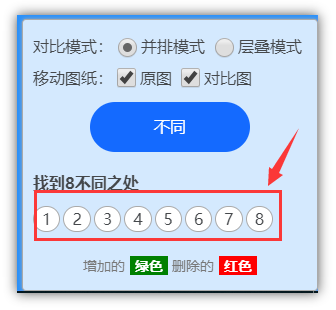

系統完成對比后，功能框下方顯示找到的不同之處，點擊可快速定位到圖紙差異處。

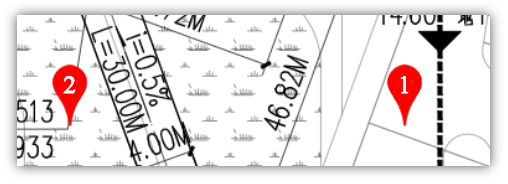

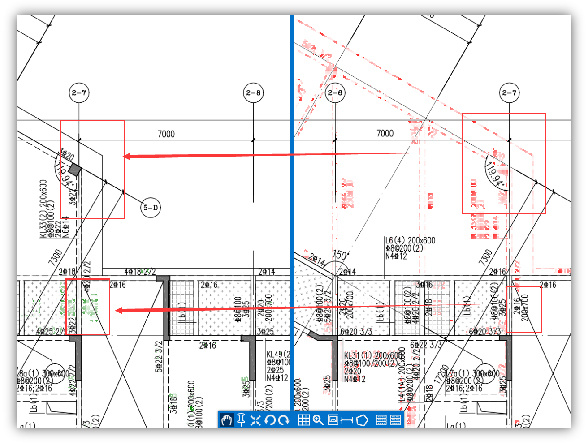

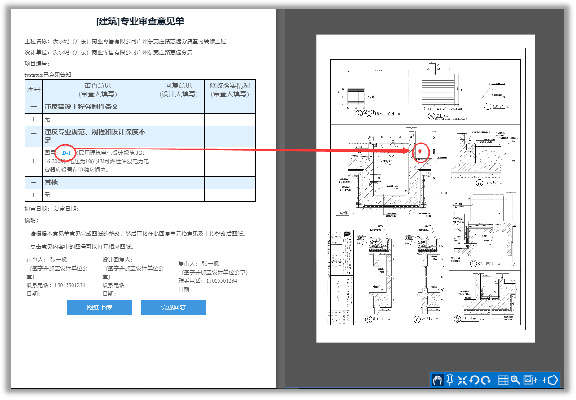

如點擊【2】系統快速定位到第二個差異處，可清楚的看到，第一張圖紙（左邊）紅圈顯示的是

第二張圖紙（右邊）紅圈內的數字是

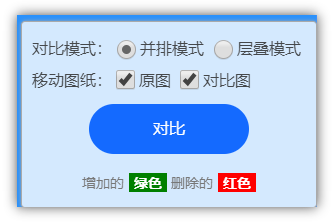

圖紙對比后，在第一張（左邊）圖紙的綠色填充內容表示為相對第一張圖紙新增的內容；在第二張（右邊）圖紙的紅色填充內容表示為相對第一張圖紙已經刪除的內容

4.3.2 層疊模式

層疊模式為兩張圖紙層疊在一起，通過分析后的紅綠填充塊，查看兩張圖紙的差異性。
