佛山市聯合審圖系統操作手冊（審圖機構）

1 業務流程

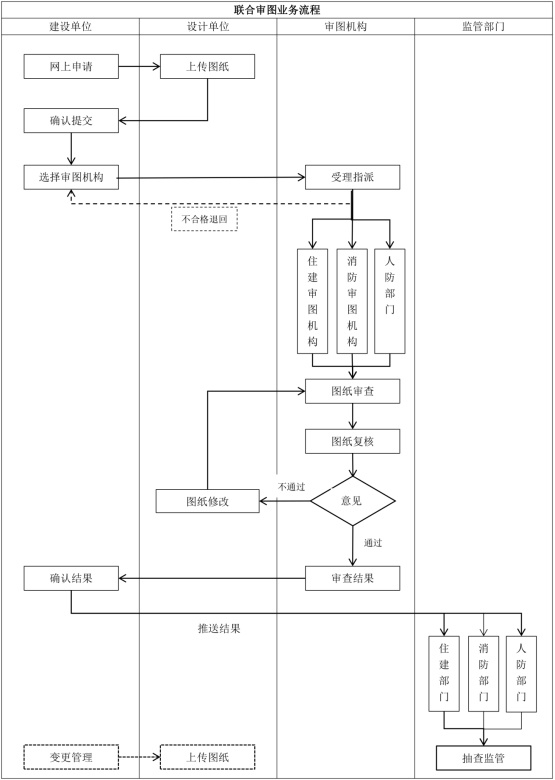

審圖系統的完整業務流程如下圖：

1. 建設單位通過項目統一編碼申辦聯合審圖項目，填寫此次申辦單體工程信息、設計單位信息，提交給設計單位上傳圖紙。

2. 設計單位補充設計人員信息、上傳圖紙，完成上傳后提交回建設單位。

3. 建設單位查看圖紙信息、選擇審圖機構、提交申辦。

4. 審圖機構受理并指派審查師審圖，完成施工圖審查后將審查結果提交給建設單位。

5. 建設單位確認審圖結果，完成聯合審圖工程申辦。

6. 確認結果后，各主管部門可查看審圖結果，包括工程信息、單位信息、設計人員信息、審圖信息、審查意見、圖紙等。

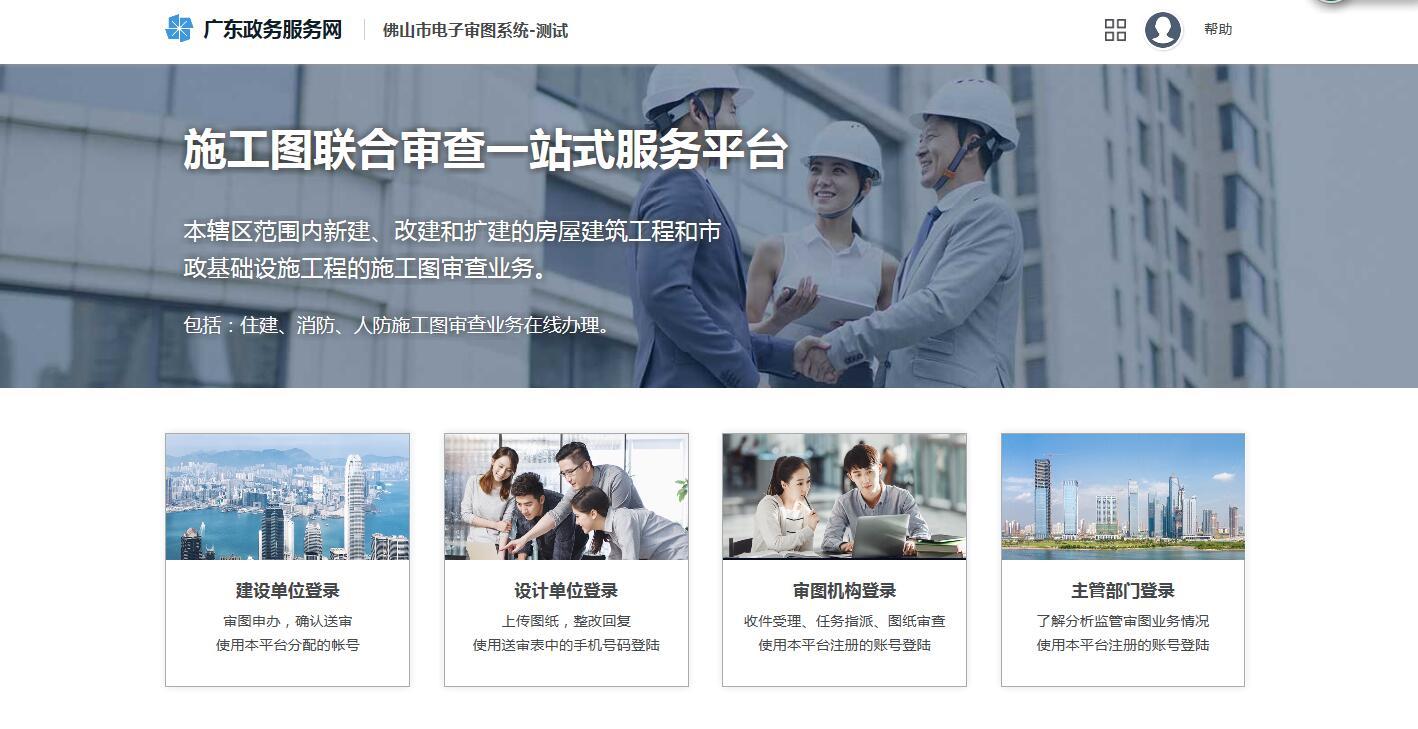

2 登陸系統（點擊下面圖片進入系統）

3 系統功能

3.1 施工圖審查

3.1.1 客戶部主任收件

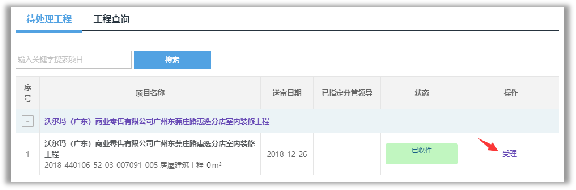

客戶部主任進入系統后可看到所有已上報到本審圖機構的工程，點擊【收件】進入收件頁面。

可查看工程信息、設計單位信息、圖紙資料、流程進度等信息。

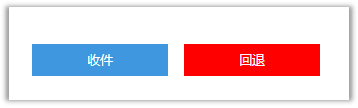

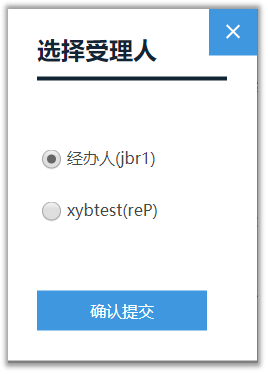

確認信息和資料齊全后可點擊下方【收件】收件并選擇受理人員確認提交。如果資料不全或有其他問題可點擊【回退】退件。

3.1.2 經辦人受理

經辦人進入系統后可看到所有分配給自己的工程，點擊【受理】進入受理頁面。

可查看工程信息、設計單位信息、圖紙資料、流程進度等信息。

確認信息和資料齊全后可點擊下方【受理】受理工程。如果資料不全或有其他問題可點擊【回退】退件。

3.1.3 指派審查師

經辦人受理后回到工程列表找到“已受理”狀態的工程，點擊【任務指派】進入指派審查師頁面。

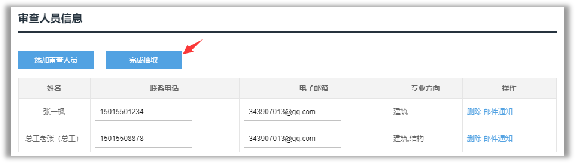

在審查人員信息下方點擊【添加審查人員】添加審查師，有多個專業時每個專業至少要有一名審查師，至少要有一名總工。

添加完成后要點擊【完成指派】確認指派。

3.1.4 初審

審查師登錄系統后進入電子圖紙審查頁面，工程列表列出指派了該審查師審查的所有工程。點擊工程的【進入】操作按鈕進入初審。

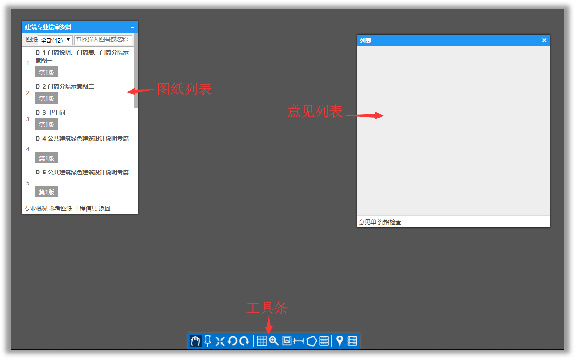

進入審查頁面后能看到三個模塊：圖紙列表、意見列表、工具條。

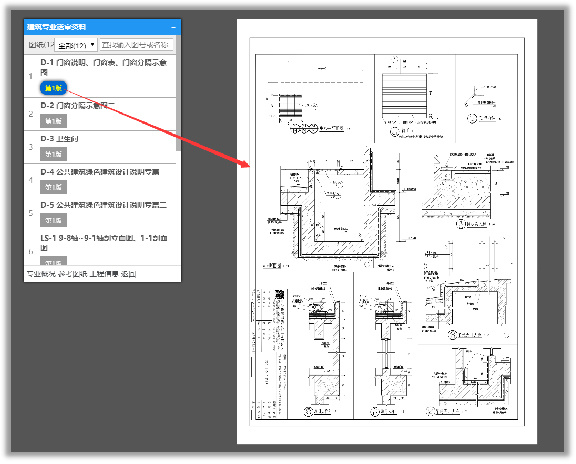

點擊圖紙版本打開該圖紙。具體圖紙操作請?jiān)诘?部分查看圖紙功能查看。

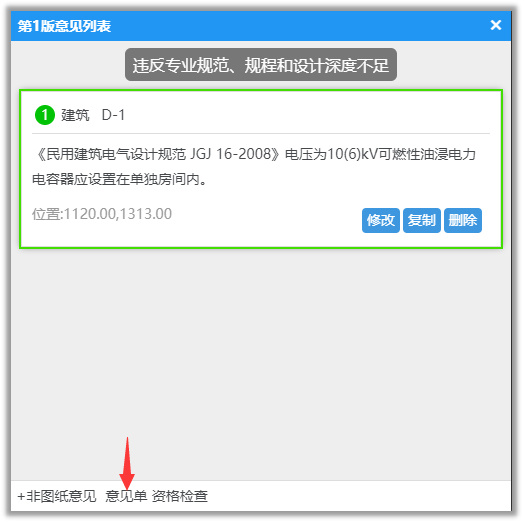

所有圖紙審查完成后，在意見列表下方點擊【意見單】，進入意見單整合頁面。

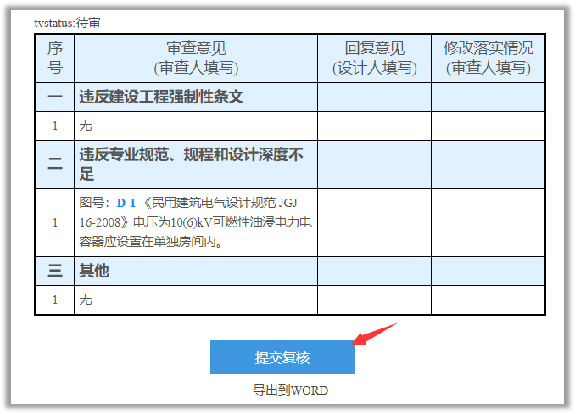

查看意見無誤后點擊【提交復核】提交給總工復核。如果有問題可返回審查頁面修改意見后再提交。

3.1.5 總工復核

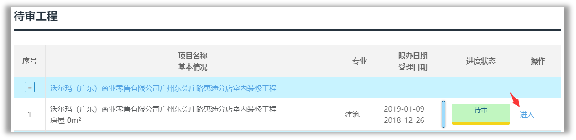

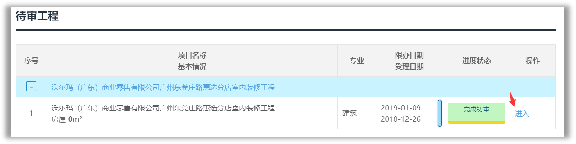

總工登錄系統后進入電子圖紙審查管理頁面，在待審工程中列出所有需要復核的工程。

點擊工程的【進入】操作按鈕進入復核頁面。

在意見列表中點擊意見左上角的圖號打開該圖紙查看。具體圖紙操作請?jiān)诘?部分查看圖紙功能查看。

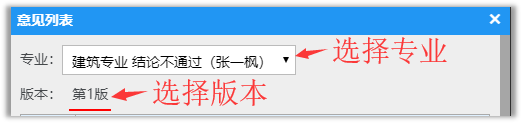

有多個專業時，可在意見列表上方切換到其他專業查看其他專業的意見；有多個版本的圖紙時可在意見列表上方切換到不同的版本查看。

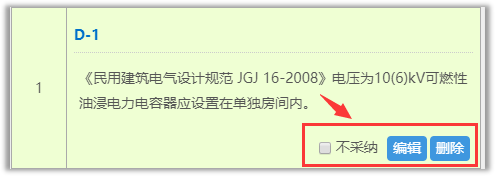

總工對審查師標記的意見有其他意見時，可進行不采納、編輯、刪除等操作。不采納的意見會被保留在系統中，但不會列在意見單里面。

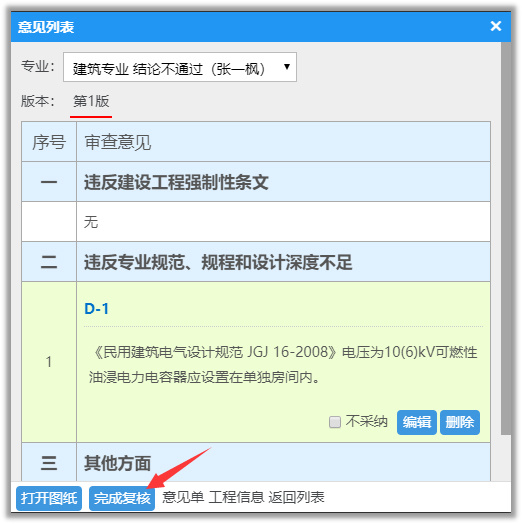

審查完成后點擊意見列表下方的【完成復核】標記完成復核。

3.1.6 意見告知

總工復核完成后經辦人在工程列表中遭到該工程點擊【意見告知】進入告知意見頁面。

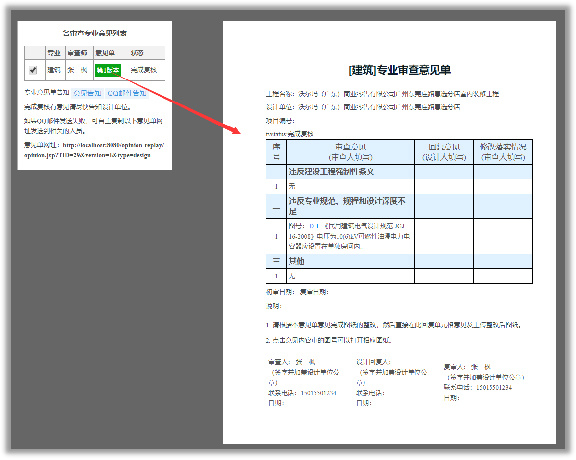

點擊意見列表中意見單一列的版本號打開該意見單查看。

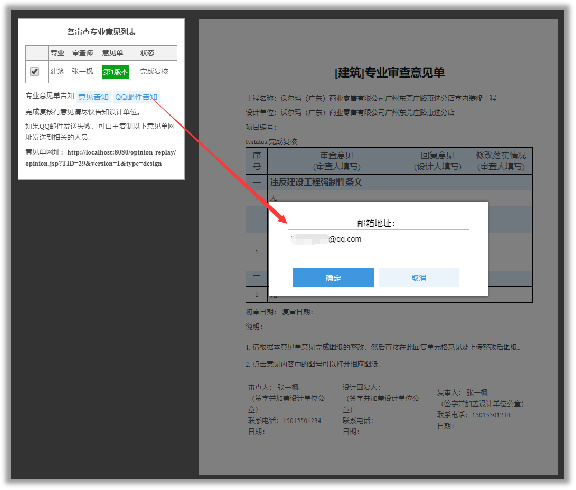

點擊【QQ郵件告知】通過郵件發送意見單給設計單位。

3.1.7 復審

待設計單位上傳整改后的圖紙并完成回復后，審查師在工程列表中可看到工程狀態為“完成回復”，點擊【進入】到復審頁面。

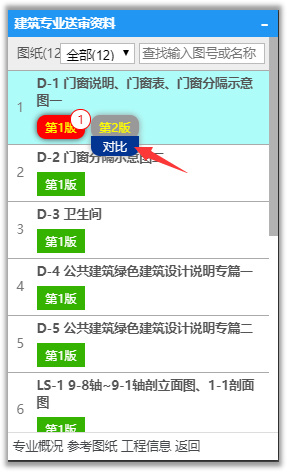

打開第一版的圖紙后，鼠標移動到第二版圖紙上，下方彈出【對比】的按鈕，點擊可進行自動對比。具體圖紙操作請?jiān)诘?部分查看圖紙功能查看。



圖紙對比后如發現有意見的地方已整改則可在意見列表中對應的意見點擊【通過】標記意見已修改。如未整改則點擊【繼續整改】將該意見保留到新版本的圖紙上讓其繼續整改。



復審?fù)瓿珊笮璐蜷_最新版本的圖紙，然后在意見列表點擊【意見單】進入意見單整合頁面。跟初審一樣點擊【提交復核】提交給總工復核。

總工再次復核后仍有意見則需經辦人再次意見告知，讓設計單位整改上傳新圖紙，再復審，直到最后一次經辦人意見告知時意見單沒有意見后審圖流程結束。







4 查看圖紙功能

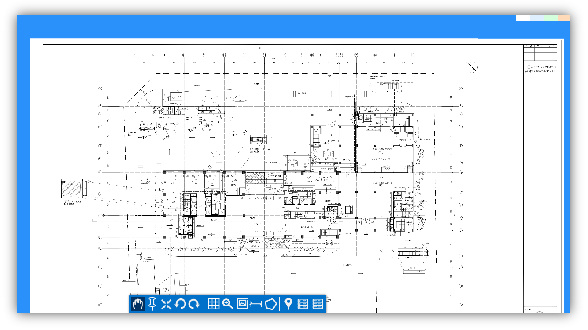

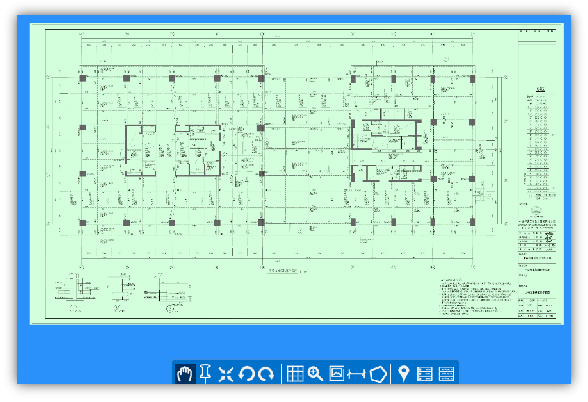

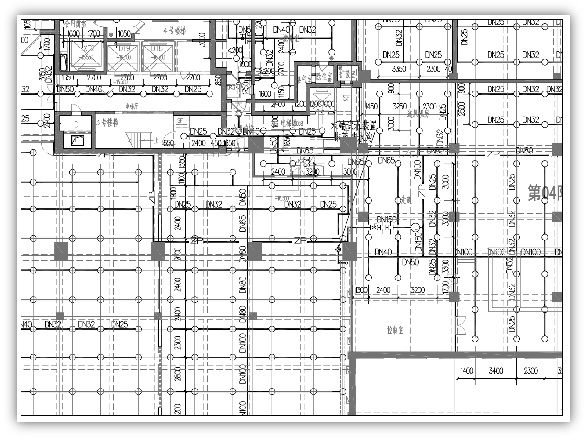

打開查看電子圖紙的界面如下圖：

4.1 工具條

工具條功能包括：拖放、固定圖紙、居中、左旋轉、右旋轉、九宮格、放大鏡、剪切圖片、測距、面積計算、插入意見、打開意見窗口、打開圖紙窗口。



4.1.1 拖放

拖放：拖放功能，可拖放圖紙，移動圖紙的位置。

4.1.2 固定圖紙

固定圖紙：固定圖紙，不能拖放。

4.1.3 居中

居中：快速居中圖紙。

4.1.4 左旋轉

左旋轉：使圖紙左旋轉90度。

4.1.5 右旋轉

右旋轉：使圖紙右旋轉90度。

4.1.6 九宮格



九宮格：將九宮格套在圖紙上，可按區域細看圖紙，看完區域可做標記。

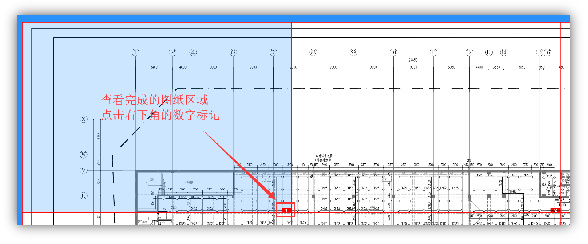

在圖紙上套入九宮格，大型圖紙可按九宮格查看，查看完成的區域可點擊右下角【數字】標記完成查看。

放大鏡：如放大鏡一般，在縮小圖紙下也可看到原圖紙。

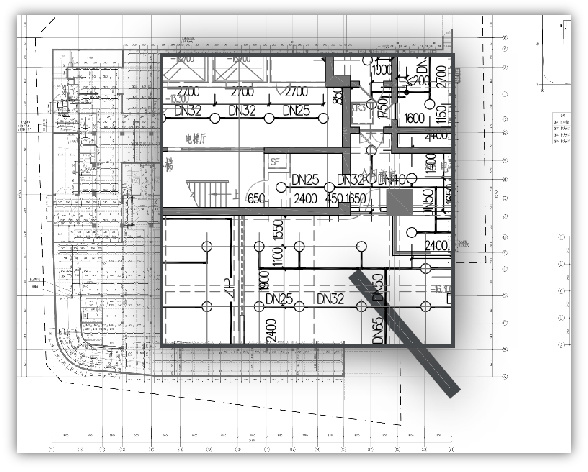

4.1.7 放大鏡

移動鼠標，可在放大鏡上查看原圖紙。

4.1.8 剪切圖片

剪切圖片：選擇區域剪切圖片，剪切的圖片為原圖紙。

選擇剪切區域。

完成截圖后，系統在新窗口打開剪切切區域的原圖紙，用戶可查看或自行打印。

4.1.9 測距

測距：設置比例尺后，可連續測算距離。

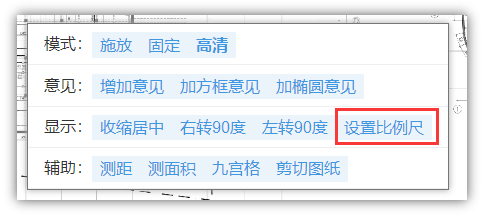

在測距之前，需點擊【鼠標右鍵、，在菜單點擊【設置比例尺】，完成比例尺的設置，方可準確測算距離。

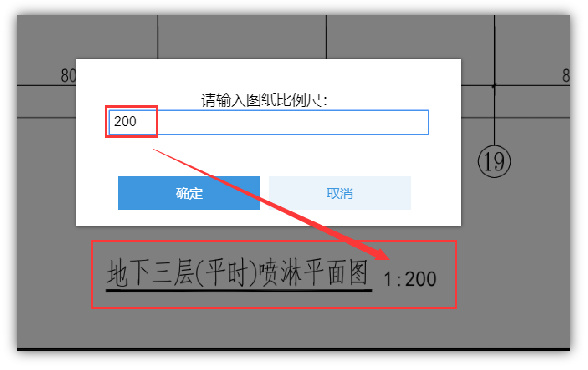

比例尺的設置，需按圖紙上標記的比例。

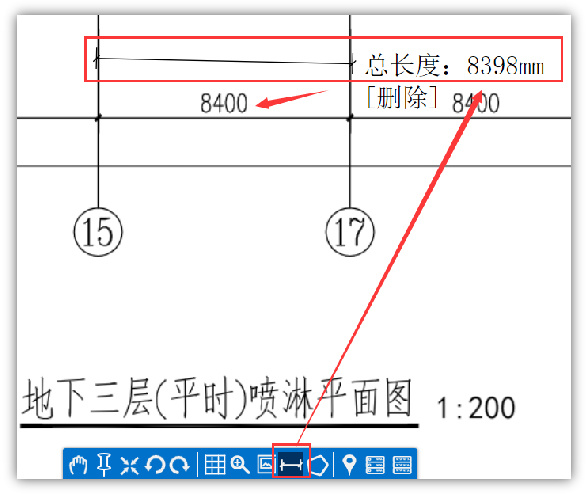

設置比例尺后，點擊【測距】開始連續測距，初次鼠標左擊設置定位，然后每次鼠標左擊可連續測距。

鼠標右鍵完成測距，點擊右下角可刪除【刪除】測距線。



4.1.10 面積計算

面積計算：設置比例尺后，可計算面積。

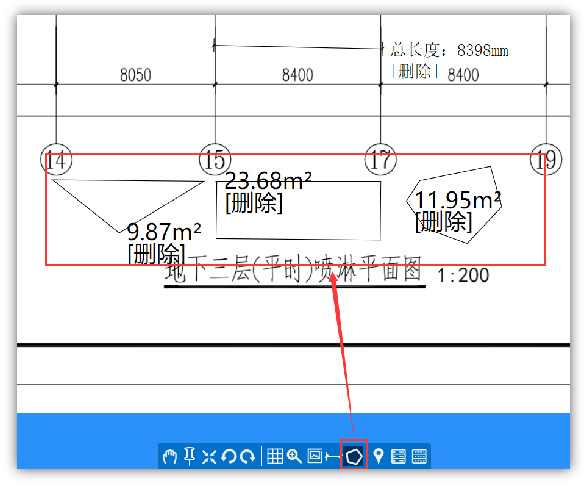

設置比例尺后，點擊【面積計算】開始計算面積，初次鼠標左擊定位，然后連續的左擊構造圖形，最后右擊完成面積計算，點擊右下角可【刪除】圖形。

支持任意多邊形、不規則圖形的面積計算。

4.1.11 插入意見

插入意見：選擇位置，插入審查意見。

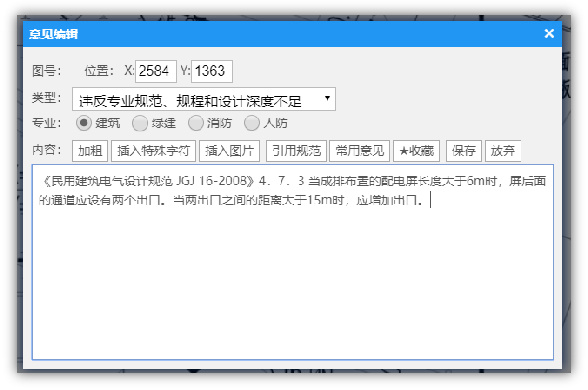

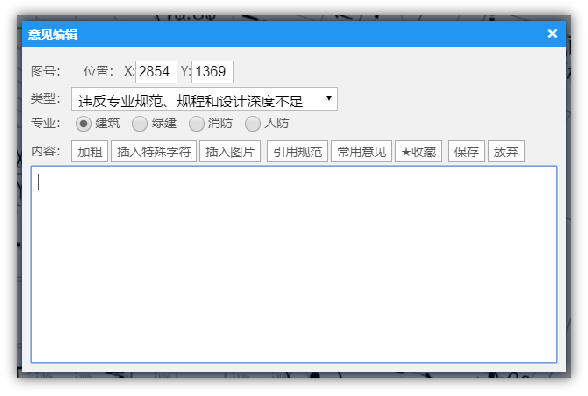

點擊【插入意見】后，彈出意見編輯窗口，選擇意見類型、專業類型后編輯意見保存即可。

意見內容的編輯系統提供了快捷的方式，包括：插入特殊字符、插入圖片、引用規范、常用意見、收藏。

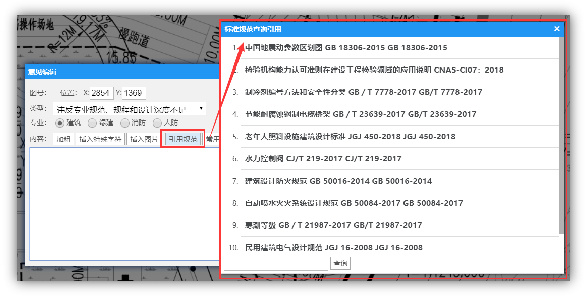

點擊【引用規范】，彈出標準規范查詢引用窗口，可查詢規范，選擇內容，快速引用到意見。

引用到意見內容輸入框后，【保存】即完成意見的插入。

4.1.12 打開意見窗口

打開意見窗口：打開意見窗口，查看所有審查意見。

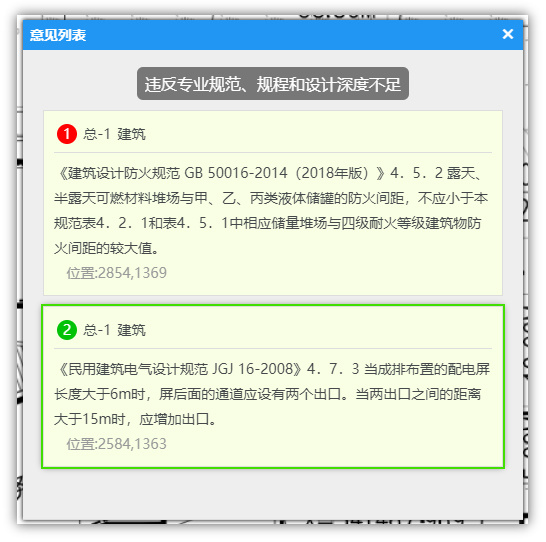

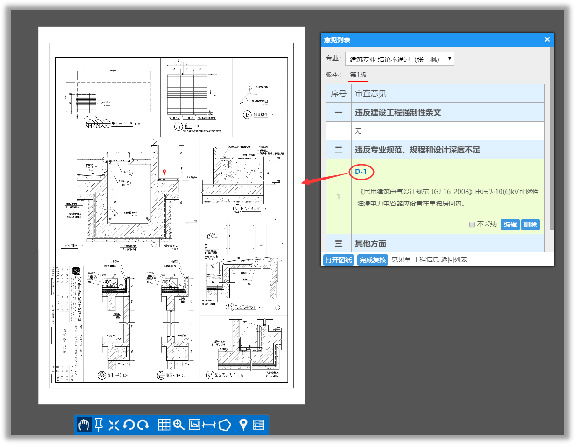

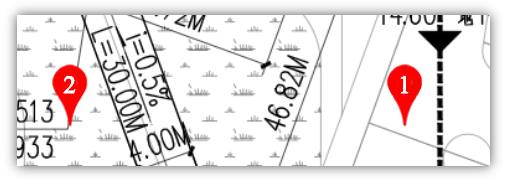

打開意見列表，可查看所有的審查意見，按意見類型分類顯示。點擊意見可快速定位到圖紙的意見浮標處，點擊浮標也可快速定位到意見，實現雙向定位。

4.1.13 打開圖紙窗口

打開圖紙窗口：打開圖紙窗口，查看工程所有圖紙。

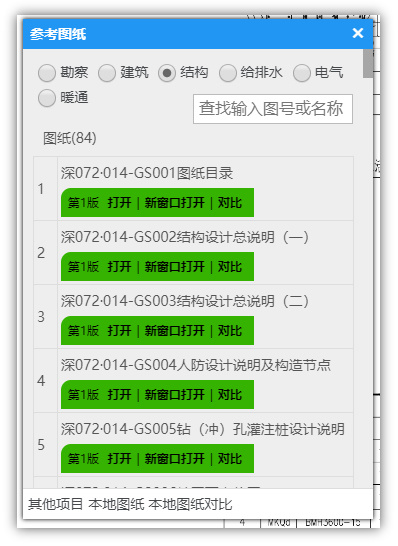

打開參考圖紙窗口，可查看圖紙，可快速切換查看圖紙、新窗口打開圖紙、或進行圖紙對比。

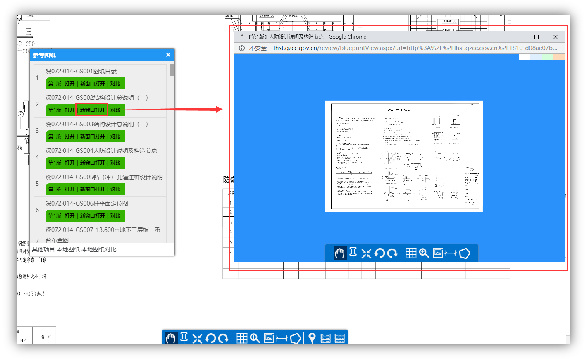

【新窗口打開】圖紙，新打開的圖紙也可做所有的操作，如下圖：

圖紙【對比】，圖紙對比功能請參考《4.3圖紙對比》，如下圖：

4.2 切換背景顏色

右上角的色條可切換圖紙背景顏色。



切換成

4.3 圖紙對比

圖紙比對方便對整改過的不同版本圖紙進行快速排查，通過對比兩張圖紙的差異，確認圖紙是否有整改及哪處整改。

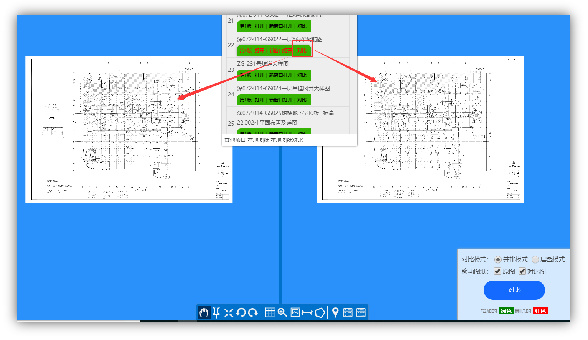

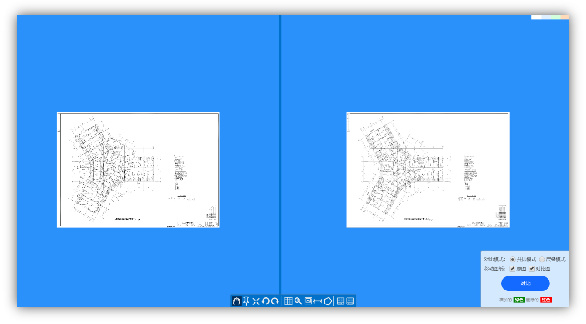

4.3.1 并排模式

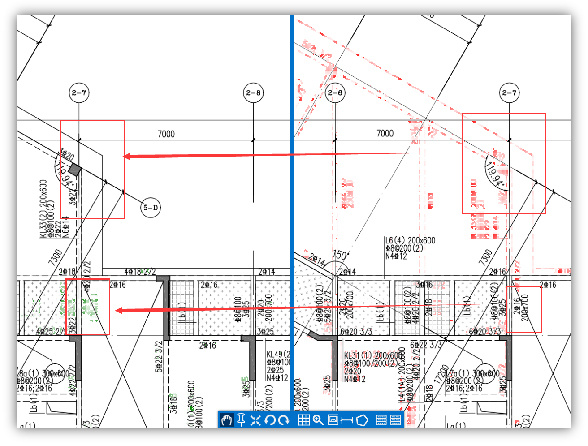

并排模式為分屏顯示兩張圖紙，通過同時移動、縮放兩張圖紙，并排查看兩張圖紙。

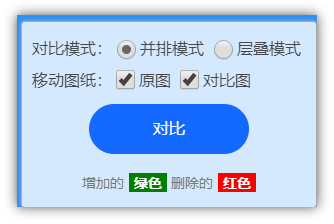

打開本地圖紙后，點擊【對比】系統進行圖紙對比。



系統完成對比后，功能框下方顯示找到的不同之處，點擊可快速定位到圖紙差異處。

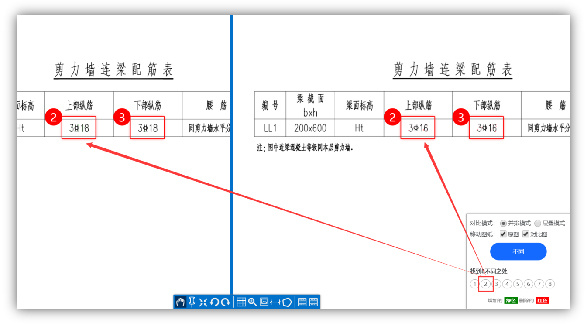

如點擊【2】系統快速定位到第二個差異處，可清楚的看到，第一張圖紙（左邊）紅圈顯示的是，第二張圖紙（右邊）紅圈內的數字是。



圖紙對比后，在第一張（左邊）圖紙的綠色填充內容表示為相對第一張圖紙新增的內容；在第二張（右邊）圖紙的紅色填充內容表示為相對第一張圖紙已經刪除的內容

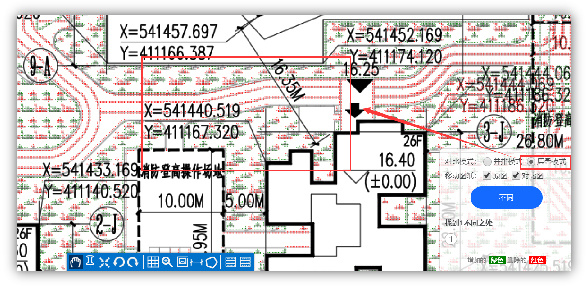

4.3.2 層疊模式

層疊模式為兩張圖紙層疊在一起，通過分析后的紅綠填充塊，查看兩張圖紙的差異性。
